欢迎
杰理常用工具使用说明
Refer: 工具使用操作相关视频，链接
1、杰理测试盒使用说明书请戳：完整说明书下载
常见问题解答：
Q: 这个设备主要有哪些功能？
A: 主要功能分两块：
1、蓝牙测试（仅限杰理方案），常见包括测试蓝牙频偏，音频通路，通话通路；
2、无线升级（蓝牙板连上测试盒后直接升级程序，需自配一个TF卡，将升级文件传到TF后，插入测试盒左测TF插槽）；
3、频偏校正，对频偏异常的PCBA进行校正（校准数据永久保存生效）；
Q: 这个设备能测试其他品牌如建荣、CSR蓝牙吗？
A: 此测试盒只能用于杰理方案，其他品牌蓝牙将无法连接使用。
Q: 拿到测试盒后需要配置吗？
A: 常规使用的话，不需要任何配置，直接上电使用即可。如有特殊需要，如让测试盒只连接指定蓝牙名，或减少测试盒无线覆盖范围以免互相干扰等，则可用线缆连上电脑后进行配置，连接线缆我司店铺有售；
Q: 频偏测试的具体标准是多少？
A: 频偏标准：-25~+25Khz, 超出这个范围区间的作为不良品打出，到时统一进行频偏校正；
Q: 为什么我批量的板子频偏测试出来数值相差都很大？
A: 这是因为使用的晶振品质不佳，特别是频差这一项的一致性差造成，这个会影响蓝牙的距离与稳定性，甚至出现连不上的问题，虽然使用测试盒的较正功能可以部分修正。但作为关键物料来说，建议采购我司的晶振，作为杰理一级方案商，我司的晶振品质把控严苛，高于通用设计标准（标准为+/-10ppm, 我司的为+/-7ppm）;
Q: PCBA批量的话要买几台测试盒？**
A: 一个测试盒可以同时测试2片PCBA，以每5000pcs配备一台作为参考，根据PCBA数量与测试期限来灵活部署处理；
Q: PCBA测试完后，因项目需要进行软件升级，还需要重测吗？**
A: 需要，一方面是对升级工序进行测试验证，另如果使用了测试盒的频偏较正功能，软件升级后这部分校正数据会丢失，需测试时再次校正。因此如需软件升级，请尽可能将软件升级工序放在测试工序之前；
Q: 如果使用其升级功能，还需要准备什么？
A: 需要TF卡一个、TF读卡器一个；
2、杰理工具使用说明书请戳：说明书下载
重要的事情说三遍：不需要装驱动！不需要装驱动！不需要装驱动！
常见问题答疑
| 问题1 | 使用此下载工具，是否需要手动安装驱动？ |
|---|---|
| 答疑 | 不需要，工具连接电脑后，其会自动安装。 |
| 问题2 | 怎样确认工具已进入下载升级模式？ |
|---|---|
| 答疑 | 查看此工具指示灯的状态，在成功进入下载升级模式后，红灯常亮，蓝灯常灭。 |
硬件设计参考资料
常用资源下载
串口调试助手工具(带驱动)： 下载
硬件设计注意事项
一、电源、地线
1、分 AGND 和 GND 二个地，AGND 在功放处或电池处和 GND 短接，可以消除共地引起的各种噪声。
2、VDDIO、DACVDD 、RTCVDD 这几个引脚输出 3.3V，其中 VDDIO 带负载能力强，可以用来给外部芯片供电； VCOM 输出 1.5V；布局时，C22/C23/C24/C25/C26 尽量靠近相应管脚；如下图。
3、VBAT 是电源引脚，输入电压不要超过 5V，如使用电池供电，要使用带保护板的电池。
二、信号
1、晶振要靠近主控放置，走线不可以太长。晶振必须选择，稳定性、一致性好，频偏偏差：在 ±10PPM 以内；（推荐使用杰理配套晶振）。

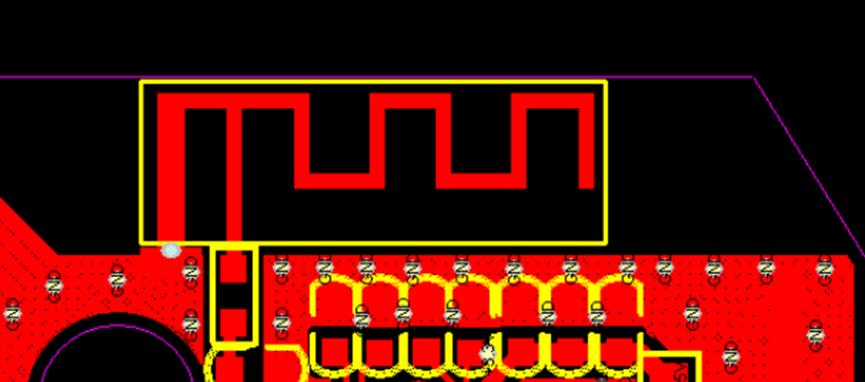

2、RF 天线必须放置在板边，严禁被 GND 包裹，且正反面不能有金属器件，采用三面镂空方式（上、左、右），顶层和底层都要镂空，如下图。
三、预留升级测试点
1、开发设计时必须引出 VBAT、GND、DP、DM 四个升级测试点，其中AD15N系列预留VBAT PB9(UART_TRX) GND三个升级测试点，测试点位置需考虑方便治具的使用。（备注：大货生产时，万一出现软件问题，在最坏的情况下，还可以通过治具进行芯片程序升级工作）。此项非常重要，设计过程中如有疑问请跟我们沟通确认；
四、 功放
1、MUTE 脚是功放静音脚，接主控普通 IO 口控制。
2、AB/D 类引脚
（1）、有收音功能，该引脚接主控普通 IO 口，在收音模式 IO 输出低电平，控制功放进 AB 类。在其他模式时，输出高电平，控制功放进 D 类。
（2）、没有收音功能，直接将该引脚拉高到 3.3V，控制在 D 类模式即可。
五、软关机需要注意事项
1、ADKEY 按键，22K 电阻上拉必须接到 RTCVDD，待机功耗在 4UA 以内。不能上拉到 VDDIO。如果接到 VDDIO，待机功耗会有 70UA，这个是不能接受的。
2、软关机项目，在测试过程中，一定要测试待机电流，这个非常重要。不然会存在待机时间短，长时间放置以后，开不了机。
常用元件器封装
